Slaapbank rugleuning gaat niet plat

[Roest]

Hoi,ik zit met het probleem dat ik de achterbank niet plat krijg. Ik heb een multivan t6 highline (2016). Heb er vorig jaar een slaapdak in laten plaatsen en (minimaal) omgebouwd tot een camper.
Voor de kleine kampeer avontuurtjes willen we ook met de kleintjes in camper slapen. Ik ging er altijd vanuit dat de slaapbank een optie was, mede door de verkoper had gezegd dat het geen slaapbank was. Maar zoals ik begrijp zijn alle banken klapbaar.

Zoals ik het zie gaan de eerste stappen goed. Het zitvlak
komt een beetje naar voren en omhoog. Op dat moment moet ook de rugleuning een tikkie naar voren en naar achter klappen. Maar dat gebeurd niet. De rugleuning kantelt een beetje naar voren(bovenkant richting voorkant) maar geen enkele beweging verder.

Heb alle mogelijke richtingen proberen te duwen en trekken maar hij slaat helemaal vast. Alsof het mechanisme niet in de juiste stand valt.

Het valt me ook op dat de rugleuning links en rechts aan de zijkanten achter het plastic kapje een beetje scheef gemonteerd is en met speling. Hoort dit?

Is er iemand die weet wat het probleem kan zijn? En of een fotootje of omschrijving heeft van hoe het mechanisme werkt?

Ik gok dat de hele bank er even uit moet halen om het goed inzichtelijk te krijgen.

[Angelo-anneveld]

Denk dat een foto wat meer zegt..

[Hanz]

Ik ging er altijd vanuit dat de slaapbank een optie was, mede door de verkoper had gezegd dat het geen slaapbank was. Maar zoals ik begrijp zijn alle banken klapbaar.

Waaruit begrijp je dat alle banken klapbaar zijn?
En zit er geen instructieboekje bij de auto? Anders even aan de dealer vragen of het een slaapbank is en hoe deze werkt.

[SyncRoon]

Was het een grijskentenken dubbel cabine voor je de bus ombouwde? Laatst was er volgens mij ook zo'n vraag waarbij de leuning dan rechter gezet werd ivm de cabinewand? Dan is daardoor misschien de verstelstand ook geblokkeerd omdat je die als dubbelcabine niet kan gebruiken.

Wat beter werkt, foto van de bank en het grendelsysteem om er wat zinnigs over te zeggen.

[Roest]

Ik ga morgen even foto's maken!

[Roest]

Even kijken of dit werkt.
Te zien

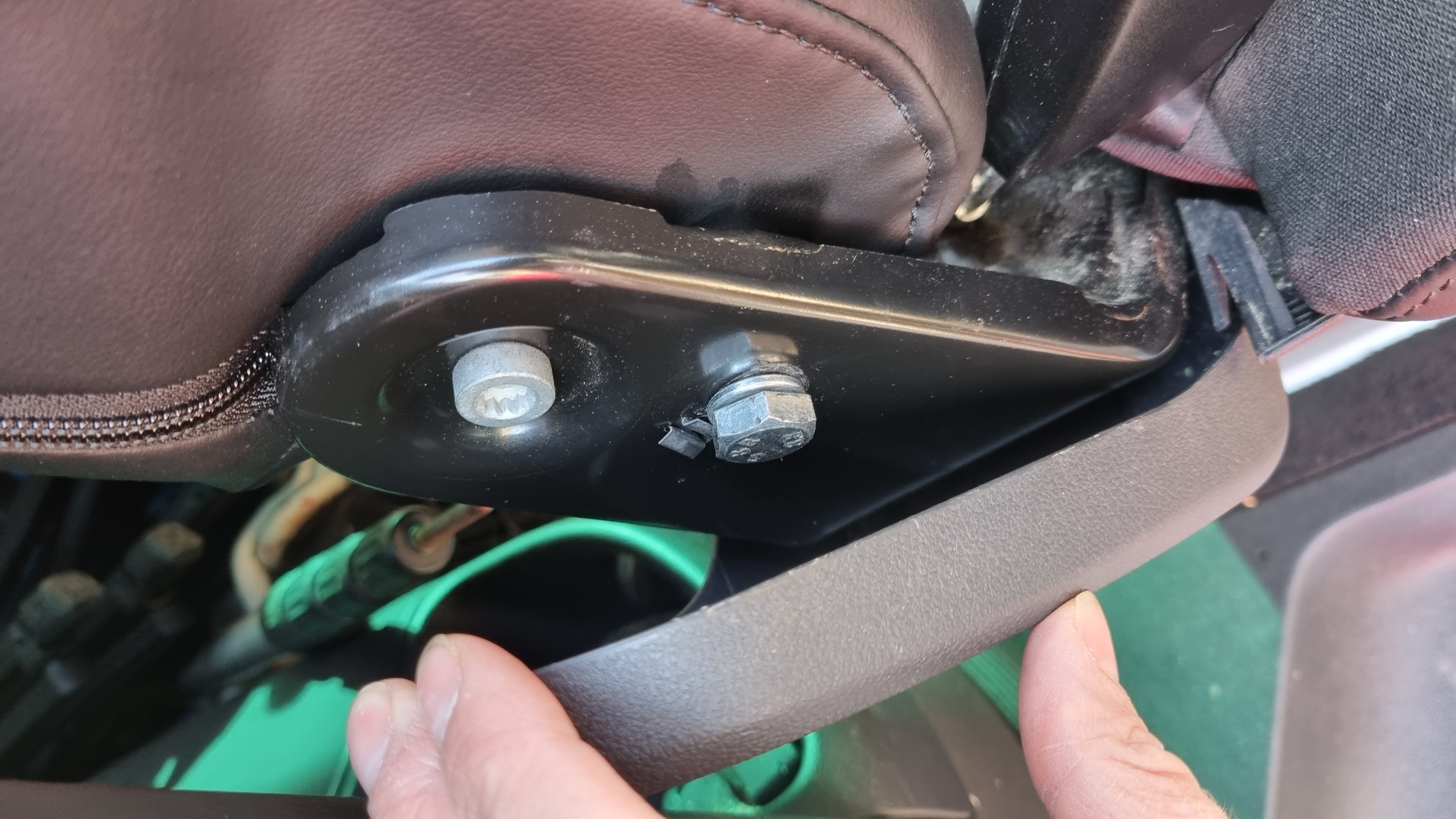

-Is de bout en moer aan de zijkant die ik bedoelde.
- Zitvlak kan omhoog en naar voren. (1 stang mist de bout en moer en komt mee omhoog. Heb getest met een tijdelijke bout en dit is niet het probleem.

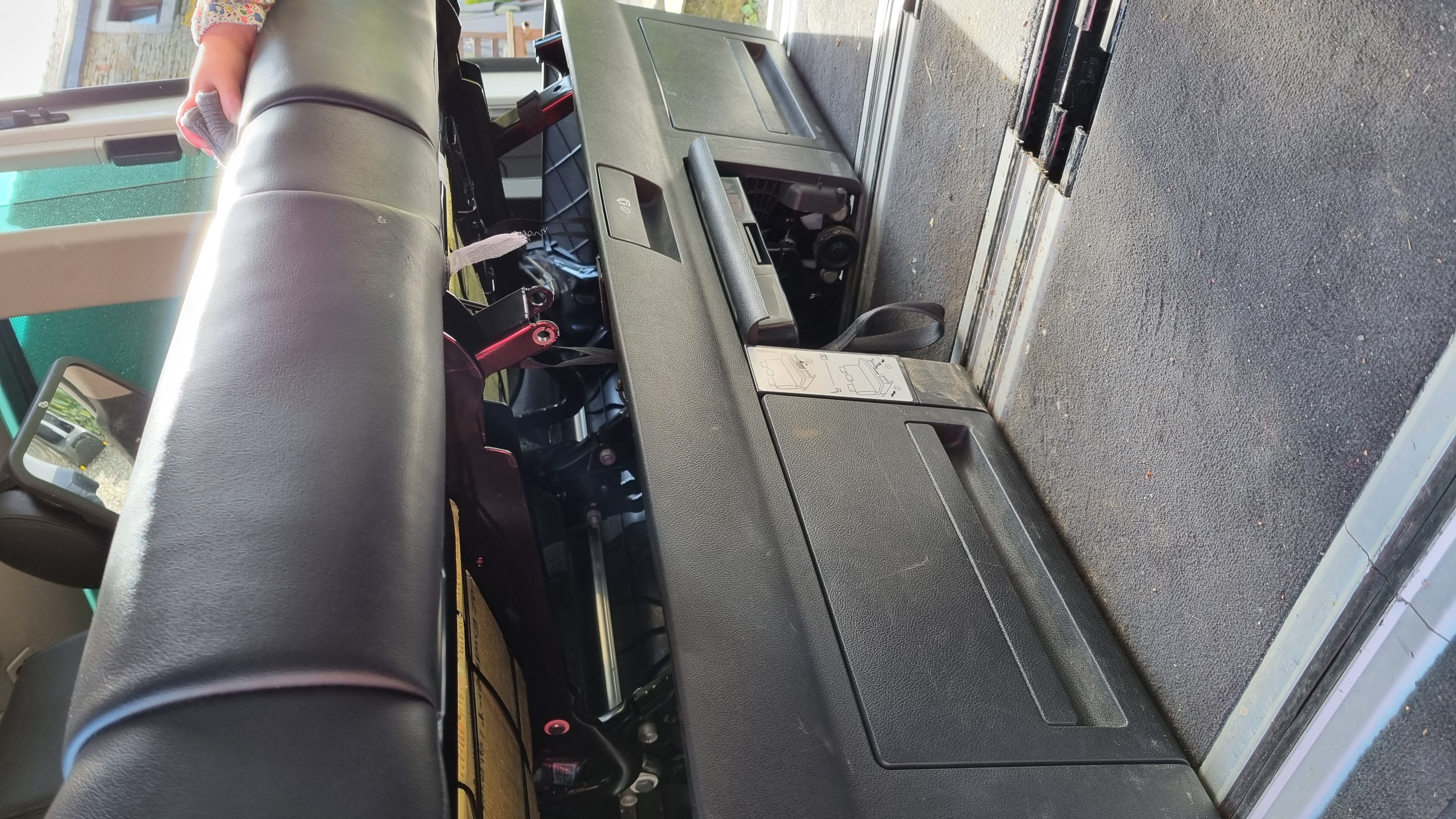

- mechanisme achter gordel in gesloten en open stand bij aantrekken koort nr 1.
-goeie tip! er heeft ooit een cabine in gezeten als ik naar de stofering kijk.
-de leuning kantelt tot ongeveer 15%

Zouden de bouten ervoor zorgen dat stoel geblokeerd wordt?
Op de achterkant staat aangegeven dat de leuning iig naar voren moet klappen.

Dank voor de snelle reacties! :)
https://drive.google.com/file/d/1mBcNZw ... p=drivesdk
Https://drive.google.com/file/d/1mSQeou ... p=drivesdk
https://drive.google.com/file/d/1mMALTS ... p=drivesdk
https://drive.google.com/file/d/1mDHKcg ... p=drivesdk
https://drive.google.com/file/d/1mCPnc_ ... p=drivesdk
https://drive.google.com/file/d/1mAS1Qa ... p=drivesdk
https://drive.google.com/file/d/1m5exkV ... p=drivesdk

[Angelo-anneveld]

Dit is een multivan slaapbank zo op het eerste oog..
Die moet normaal gewoon uitklapbaar zijn dat zie je ook wel aan het zit gedeelte die doet zijn werk nog.

Denk dat ergens iets niet goed zit.. volg de kabel anders even van de hendel naar de mechaniekjes..

[Angelo-anneveld]

Of verschuif hem even in de rails, en keer goed naar achter en voren trekken/duwen zodat hij goed gestationeerd is en dan weer is proberen! De leuning kan je alleen uitklappen als die goed vergrendeld is

[Roest]

Die extra bouten aan de zijkant hebben jullie dus ook?
Voor mijn idee heb ik echt alle mogelijke standen al geprobeerd

[Angelo-anneveld]

Die extra bouten aan de zijkant hebben jullie dus ook?
Voor mijn idee heb ik echt alle mogelijke standen al geprobeerd

Die extra bouten heb ik snel overheen gekeken die moet ik even nakijken. Zit alleen nu in spanje tot de 11e
Wellicht dat iemand anders hier een multivan bank heeft die even kan kijken

[Multivan Generation]

Die extra bouten aan de zijkant hebben jullie dus ook?
Voor mijn idee heb ik echt alle mogelijke standen al geprobeerd

Haal die 6 kant bouten aan weerszijden eens weg en kijk of het dan wel lukt.
Die lijken mij namelijk niet origineel, en een rugleuning draait over 1 punt.

[Roest]

Ik denk het ook echt! Klinkt logisch, en hoop het vooral.
Heb helaas nu niet het juiste gereedschap bij me. Maar dat ga ik zaterdag meteen proberen. ik zit nu in de Ardennen wil niet het risico lopen dat ik de bank niet in elkaar krijgt mocht dit niet het euvel zijn.

[Angelo-anneveld]

Ik denk het ook echt! Klinkt logisch, en hoop het vooral.
Heb helaas nu niet het juiste gereedschap bij me. Maar dat ga ik zaterdag meteen proberen. ik zit nu in de Ardennen wil niet het risico lopen dat ik de bank niet in elkaar krijgt mocht dit niet het euvel zijn.

Kan je hem altijd nog terugplaatsen

[Roest]

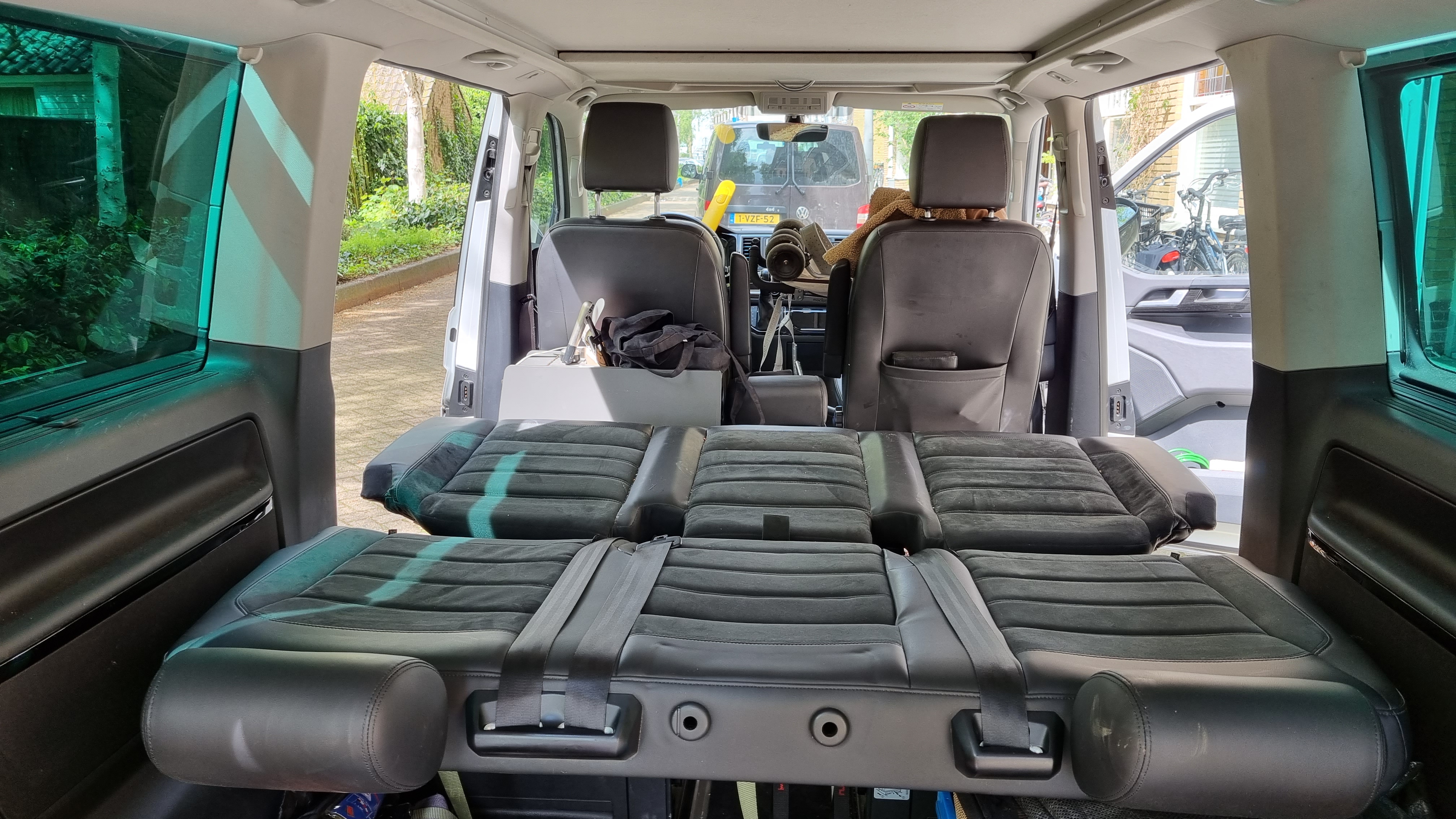

Yes!!
Bedankt voor het meedenken allen!

Nu kan ik rustig verder plannen maken voor de inrichring achter. En verlengen slaapbank.
Mocht iemand nog inrichtingsmaatvoering hebben van een t6. Of tips

[Multivan Generation]

Hierbij..
En anders hebben anderen er wellicht iets aan
