Ombouw T5 LWB 96kw Automaat naar Camper

[Utsie]

Huidige stand van zaken:

De vloer compleet geisoleerd met x-trem:

vloer plaat geverfd in grond verf een randje aangebracht rond de bank bevestigingen zodat er geen grote dingen onder kunnen verdwijnen

Binnenin en rond om bankbevestiging zwart geverfd. gewoon omdat het mooier uitziet.

[Utsie]

1ste deel van het aanrechtblad geverfd in grondverf:

Het draaideel van het blad geverfd:

daarna in het aanrecht blad geplaats. dit is gedaan in deze volgorde omdat het ijzeren deel zo groot is dat het geplaatst moet worden voordat de lade's worden aangebracht:

[Utsie]

daarna de lade glijders geplaats. 1 is voor als het aanrecht is ingeklapt een vlakke plank wat telt als mijn "tafel" en de 2de is uitgeklapt bereikbaar als zijnde lade voor keuken gereedschap:

Zoals te zien de "tafel"

en de la voor het keuken gereedschap:

[Utsie]

Daarna de plaatjes gemaakt voor de schakelaars en wcd's die in het aanrecht verwerkt worden. het betreft 12 en 230v wcd's en schakelaars voor verlichting en hoogte regeling.

De vloer plank ligt er nu (als het goed is) definitief in Deze heb ik nog langs de randen en openingen geverfd met de bruine kleur die zoveel mogelijk overeen kwam met kleur van de betonplex kleur:

____________________________________________________________________________________________________________________________

De bedoeling was de gehele keukenblok te schilderen in een licht grijze kleur, maar na overleg met mijn vader heb ik besloten om het aanrecht blad van de bovenzijde te voorzien van een laag grijze fineer (achteraf zeer goede keuze, al zeg ik het zelf)

als eerste beide delen ingesmeerd met Bison Kit:

[Utsie]

Na het drogen de fineer aangebracht en deze goed aangedrukt d.m.v. een plank met daarop een paar stenen voor gewicht:

Daarna buitenom en binnen in alles met de frees uitgefreesd:

De rest van het aanrecht zal zoals aangegeven geverfd worden in de grijs tint die zo goed als kon in de zelfde kleur gemengd kon worden als het fineer.


Wordt vervolgt

[Utsie]

Tijd voor een update

veel kleine dingen. maar als je weet hoeveel tijd er in gaat zitten dan weet je ook dat het goed gebeurd. en dat deze dingen ook de aandacht nodig hebben.

Plank gemaakt voor omvormer: (wordt een cotek 1500W)

Eindschakelaars op de gaskranen gemaakt:

Bovendeel gemaakt voor om de beugel die de geleide stang vasthoud. via boven zijde bereikbaar om nog wat klein materiaal in te leggen en in achterste deel komt de aansturing voor de werkblad verstelling:

[Utsie]

Voorbeeld van hoe de relais gaan komen te zitten + aansturing(Siemens Logo 12-24v)

Aan de Andere kant van de keukenblok komt bovenin een kleine ruimte voor de Zekeringen(12v) en automaten(230v)

Ronding dicht gemaakt:

[Utsie]

De Logo zal zo geprogrameerd worden dan bij de eerste paar seconden de motor maar op een beperkte snelheid draait door middel van een 20A regelaar:

Via de zijkant kan een "lade" worden uitgeschoven waar alle relais in geplaats worden:

[Utsie]

Aan binnenzijde een verhoging gemaakt voor de accu op te plaatsen. deze verhoging is. i.v.m. de gasleidingen die er onderdoor zullen lopen:

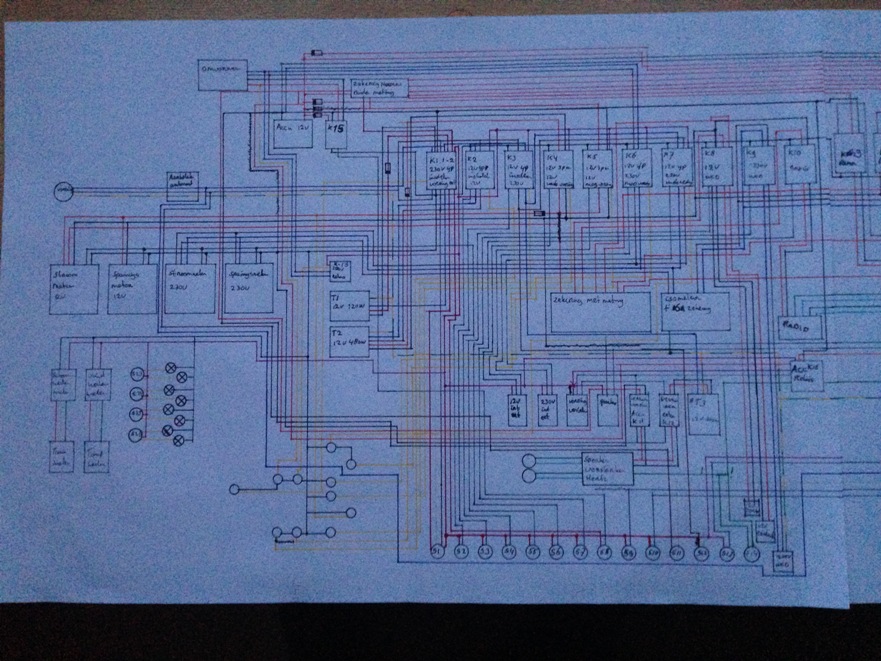

Daarnaast eerste schets gemaakt voor het bedradingsschema(nog niet alle onderdelen staan erop) wel al bijna 2 A3tjes vol:

[Utsie]

onder de zekeringen komt een losse radio. welke te gebruiken is als de sleutel uit het contact is. deze ruimte wordt door een apparte kap afgeschermd:

tussendoor weer even passen in de bus:

[Utsie]

2 ijzeren beugels gemaakt die de geleide stang vastzetten ten opzichte van de Carrosserie:

en een afdekplaatje(welke ook nog gefineerd wordt) gemaakt voor over het ijzer dat nog zichtbaar was(deze is tevens als aanslag voor de eindschakelaar:

het geheel zou nu los kunnen staan en zijn eigen gewicht kunnen dragen:

[Utsie]

Tijdelijke opstelling gemaakt voor het testen van de aansturing:

Het gehele mechaniek voor de verstelling nu in mekaar gezet. dit deel is nu ook klaar:

Verdere eindschakelaars geplaatst:

[Utsie]

Als het werkblad is ingeklapt dan moet er een afvoer zijn voor de wasbak. welke wel onderbroken zal worden als het werkblad naar buiten draait. dit gedaan door een haakse verbinding te plaatsen die uitkomt boven een sifon welke is gekoppeld aan de vuilwater tank:

[Utsie]

vandaag ook weer een klein envelopje mogen ontvangen

via MP 4 naafkapjes besteld voor de velgen. nu hopen op beter weer zodat ze er snel weer onder kunnen:
