Ombouw T5 LWB 96kw Automaat naar Camper

[Utsie]

en nu weer terug naar de keukenblok

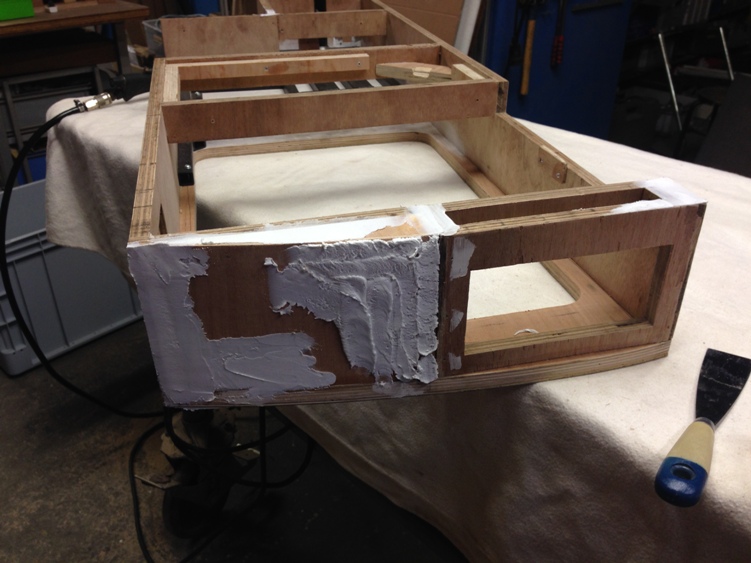

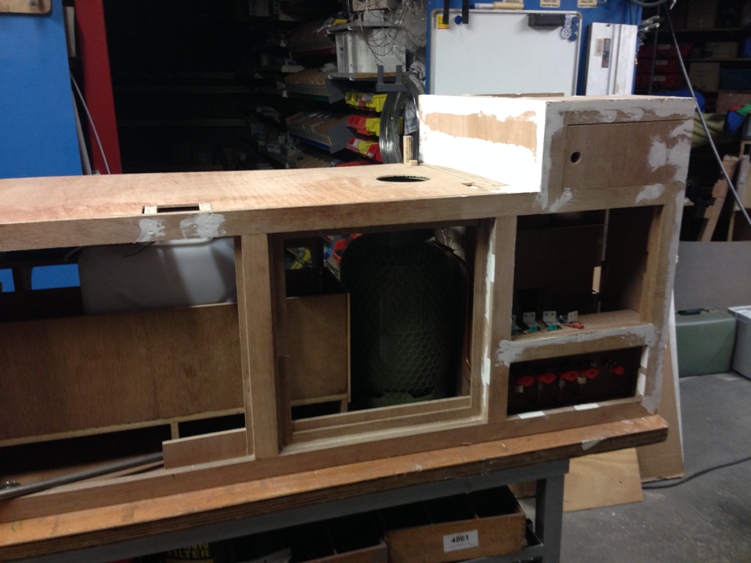

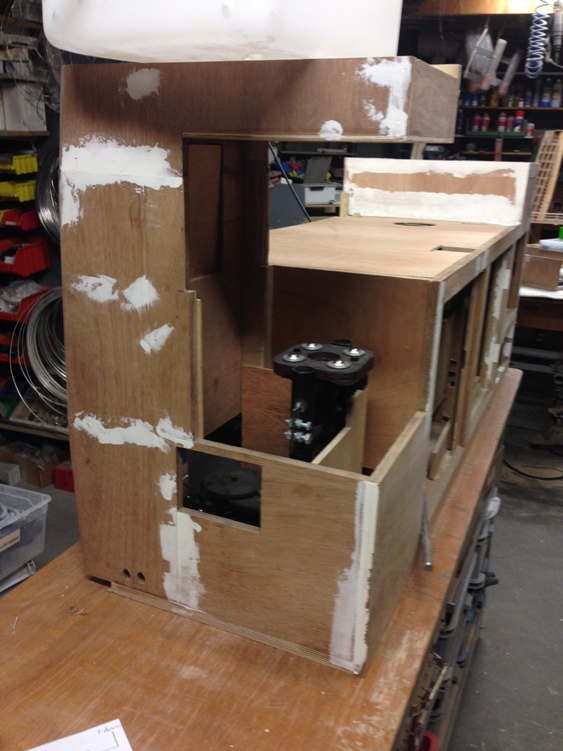

Het grote werk is zover gedaan. Dus alles nog eens geplamuurd en geschuurd.

[Utsie]

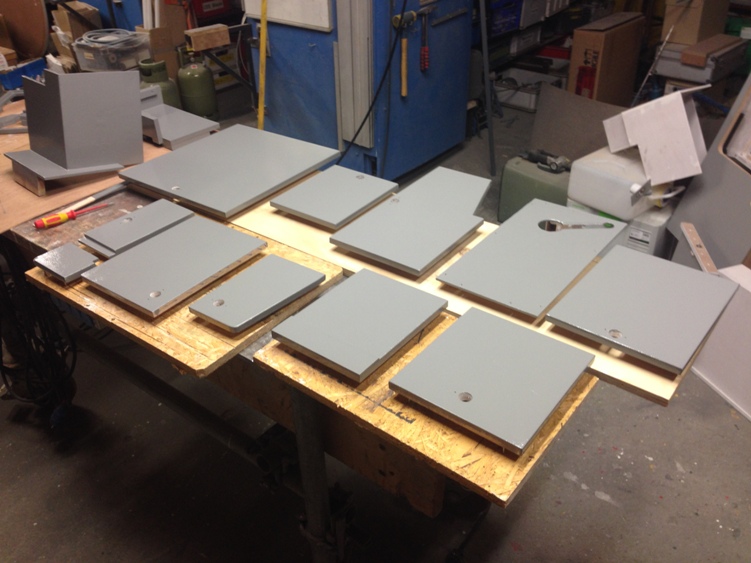

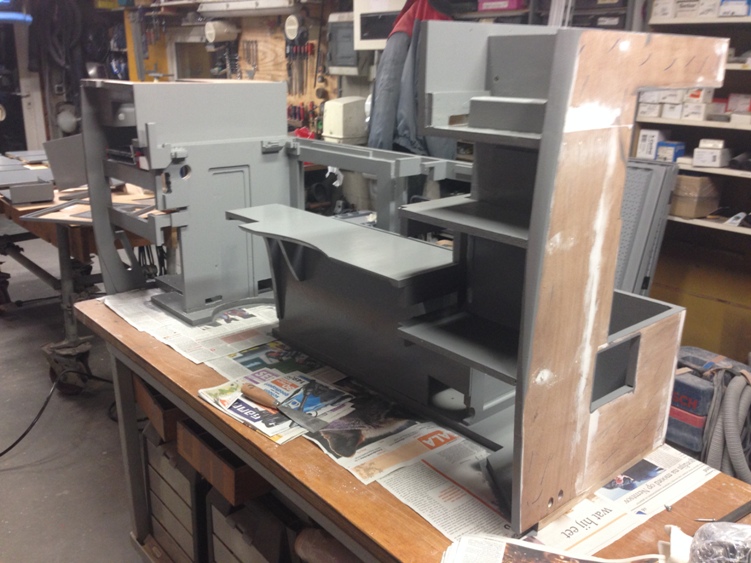

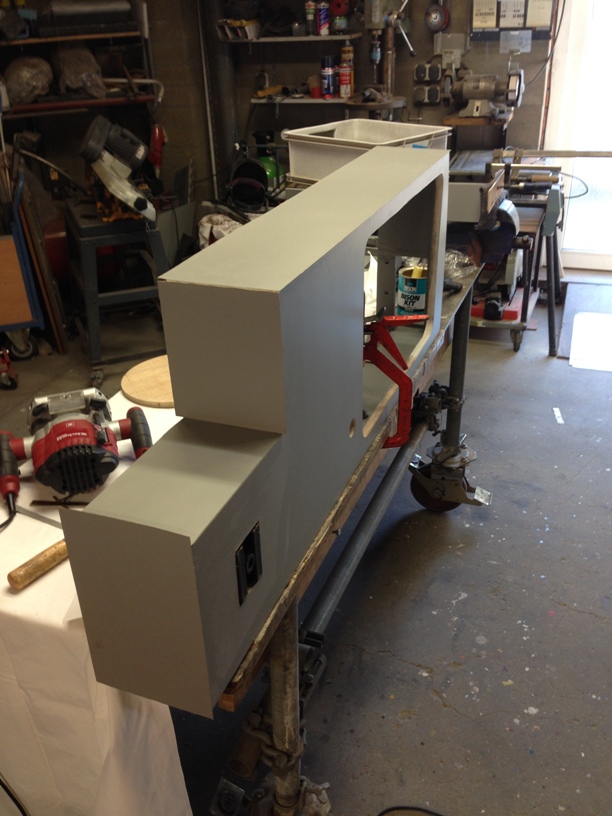

de hele binnen kant zal worden geverfd en de buitenkant worden voorzien van fineer.

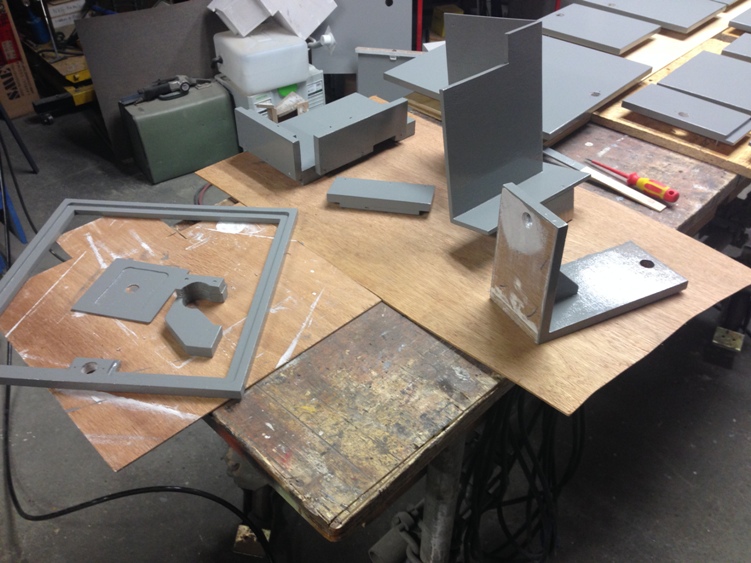

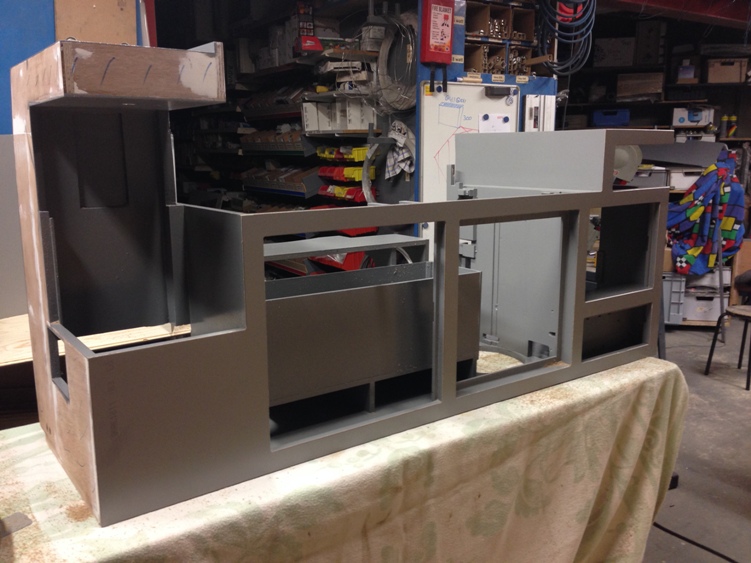

Eerst goed in de grondverf gezet. geschuurd en nog eens in de grondverf. daarna 2x met een goede verf zijdeglans grijs geverfd.

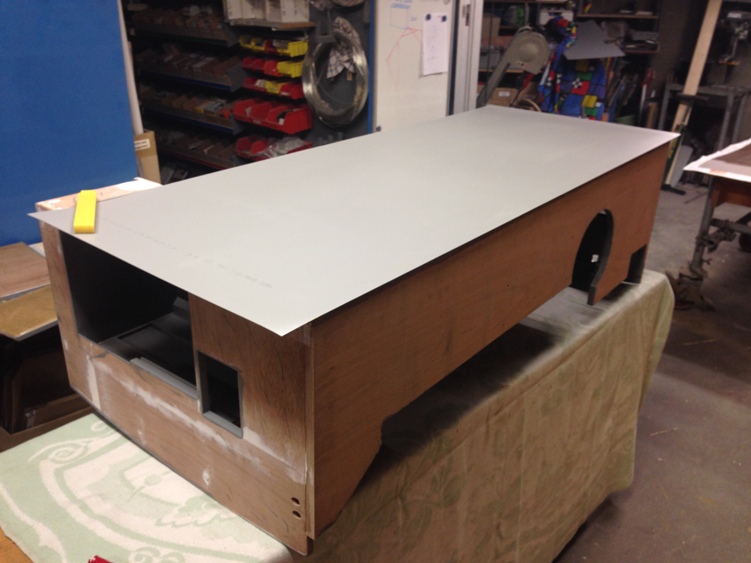

De Fineer heb ik op advies van een Interieurbouwer geplakt met Bison lijm deze was voor de verdeling het makkelijkste aan te brengen met een standaard vachtverfroller.

met 2 mensen daarna aangebracht een goed aangedrukt.

[Utsie]

na een uurtje drogen voorzichtig de grote stukken afgesneden en daarna de kanten gefreesd. niet overal is het even goed gelukt en zal ik het met wat fijn verfwerk moeten bijwerken.

hetzelfde geld voor de deurtjes.

[Utsie]

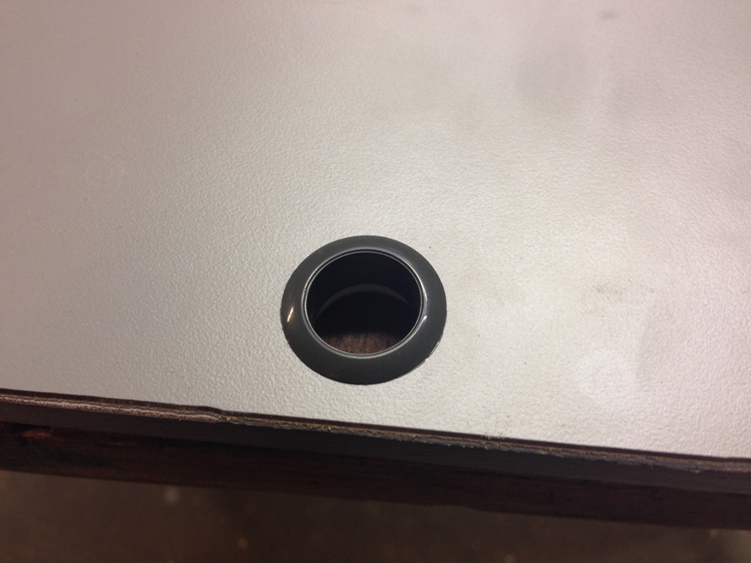

nadat de deurtjes ook klaar waren de push locks bevestigt.

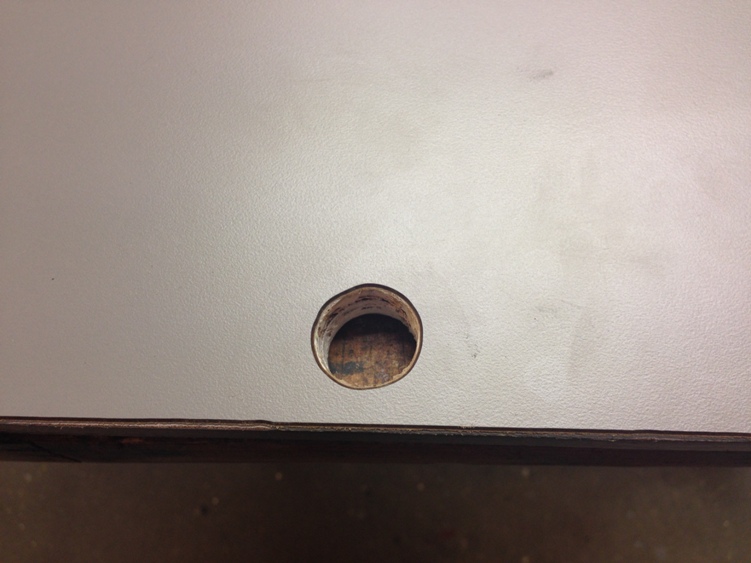

eerst de gaten doorgeboord die ik al gemaakt had voordat ze geverfd waren. daarna de fineer op maat gefreesd.

als eerste daarna de buitenring bevestigt.

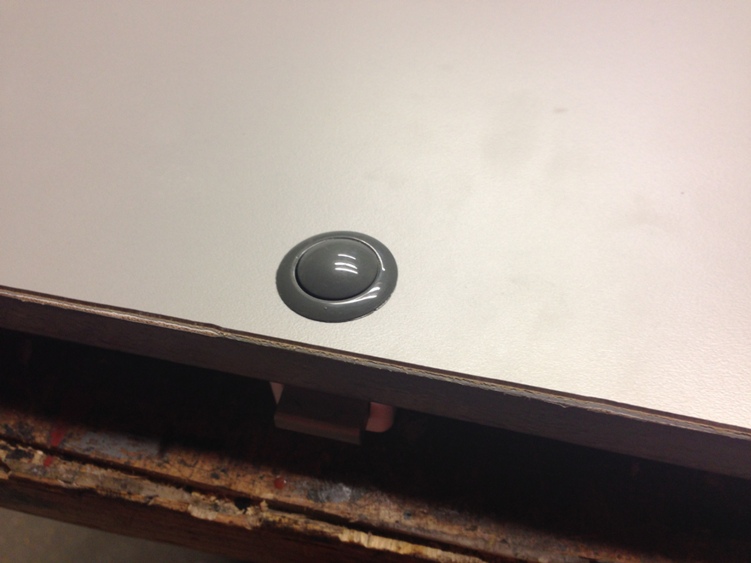

en als laatste de push locks bevestigd.

[Utsie]

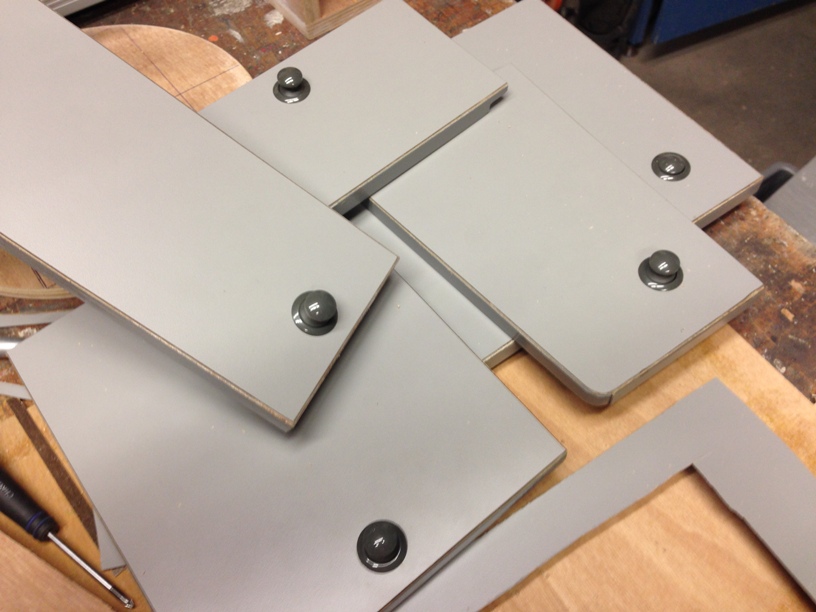

alle deurtjes zijn gefineerd en voorzien van een Push-Lock:

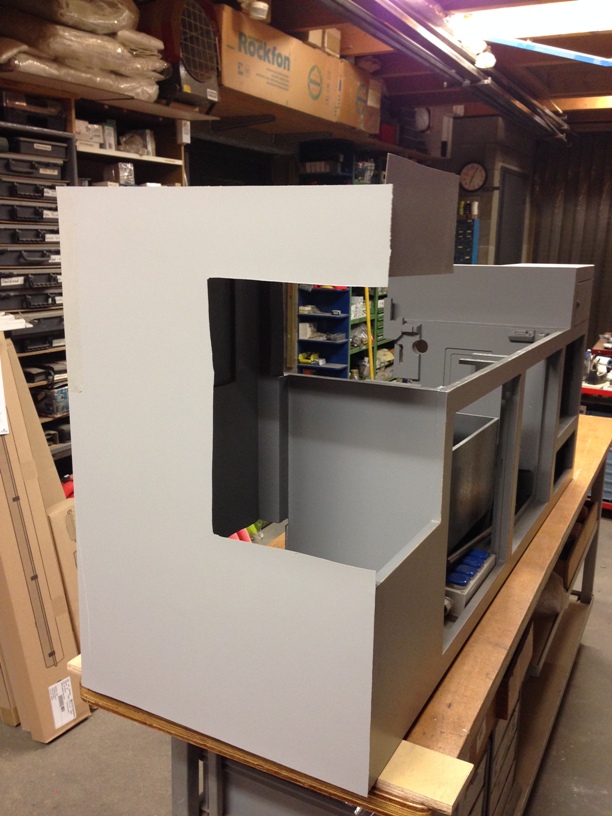

en de keukenblok is ook helemaal gefineerd(op foto zijn de randen nog niet gefreesd):

[Utsie]

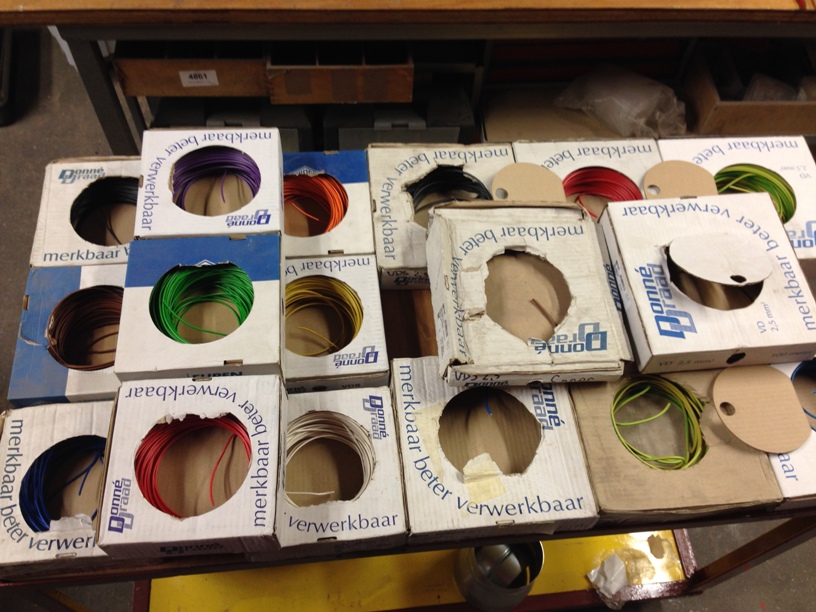

Vorige week begonnen met Bedrading

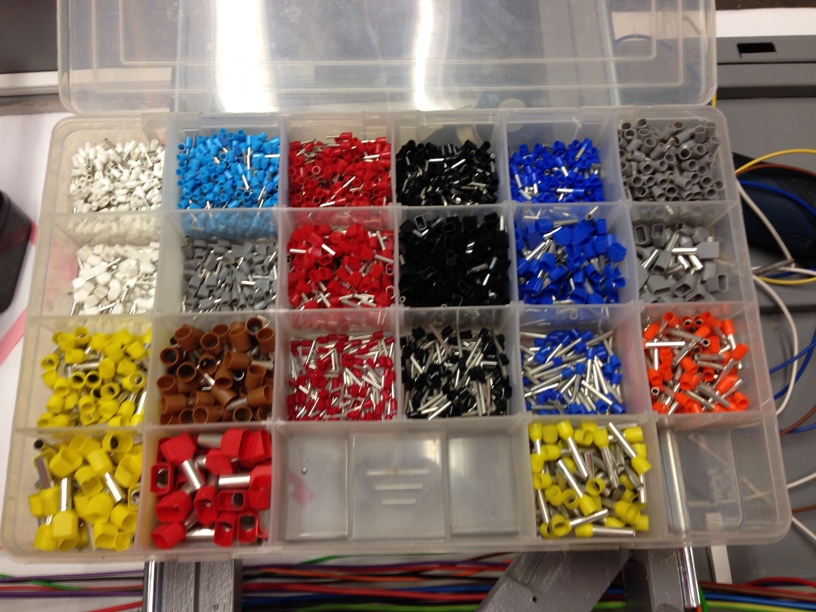

ik heb de volgende bedrading gebruikt:

voor de controle led's: 0,5mm2
voor de stuurstroom: 1,0mm2
12v Verdeling: 2,5mm2
12v Voeding: 6,0mm2
230v verdeling + Voeding: 2,5mm2

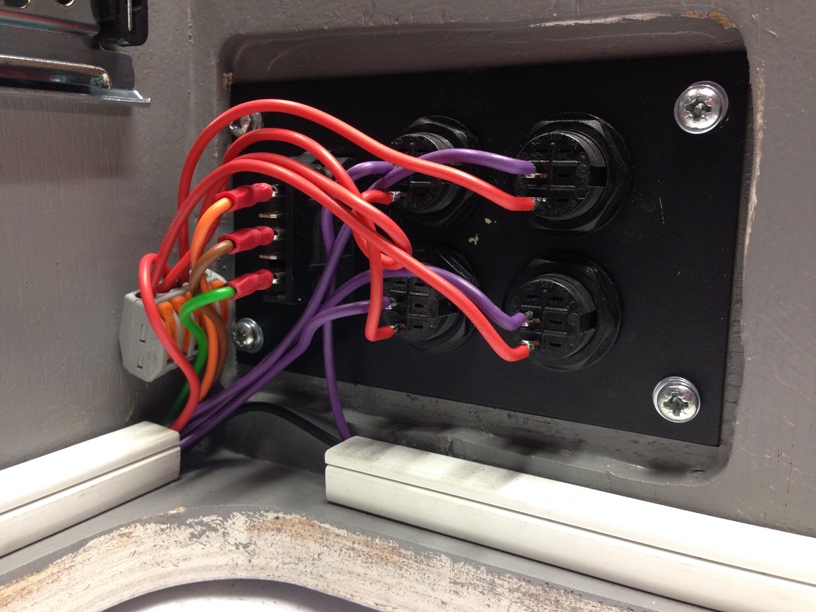

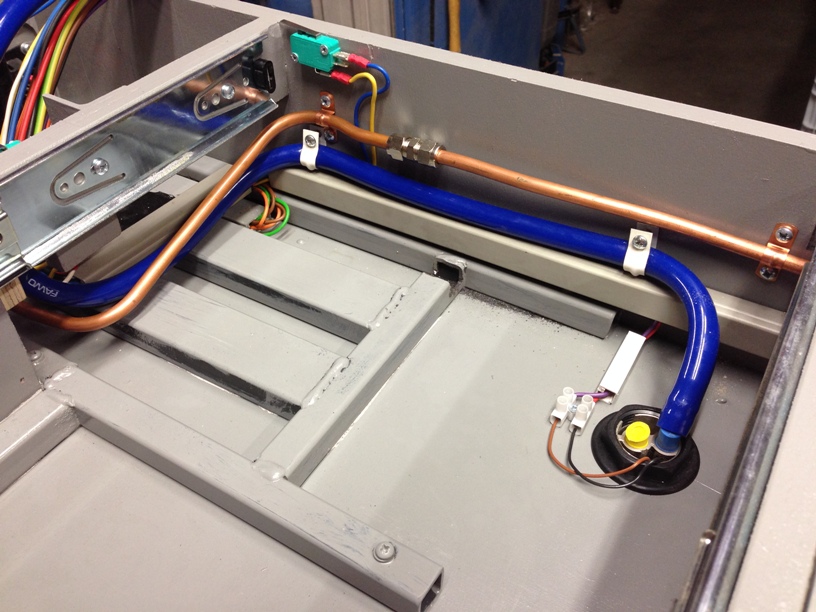

als eerste het aanrecht zelf voorzien van bekabeling, water Gas en afvoer:

[Utsie]

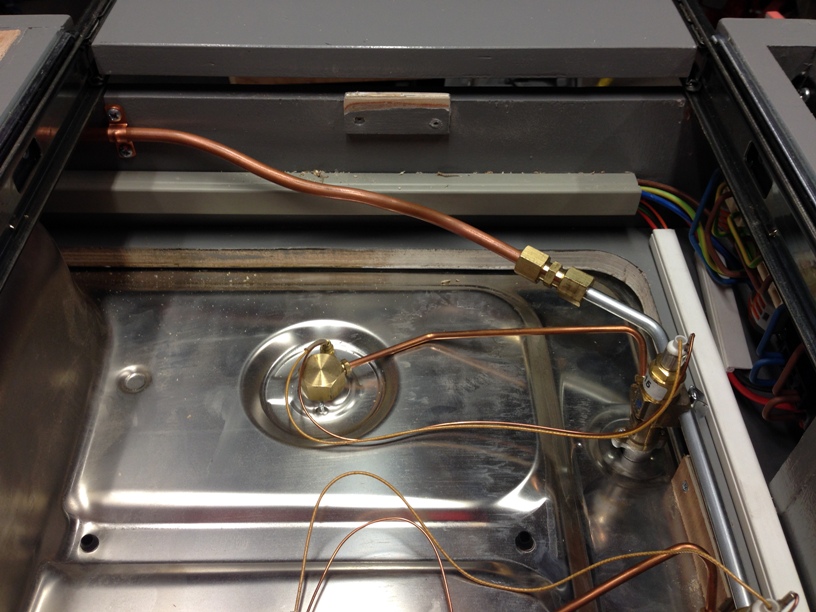

Gas leiding voor de 2 pits kookplaat:

[Utsie]

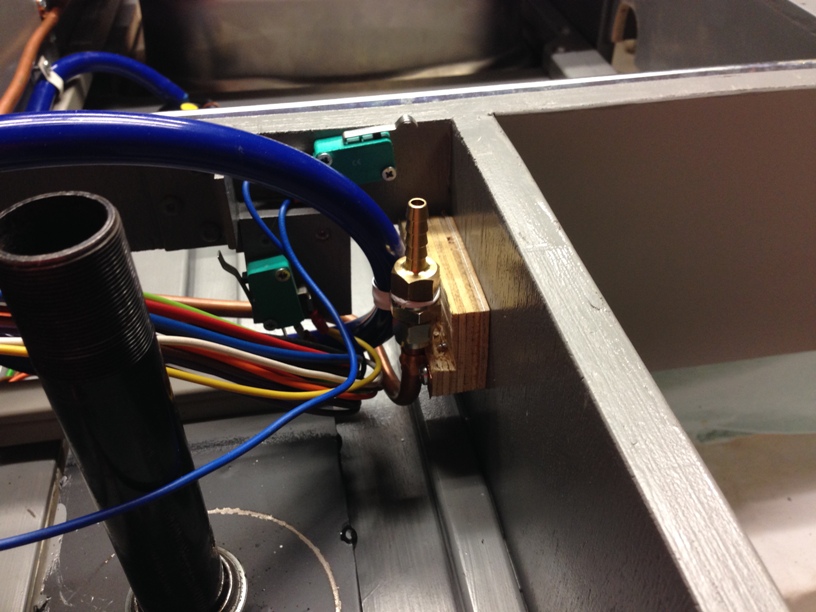

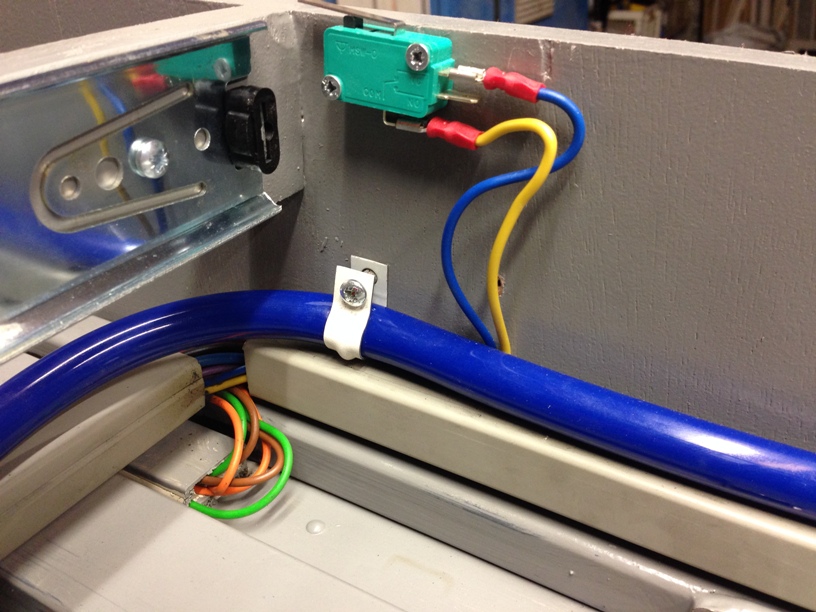

ook definitief de gas verdeelkraan geplaats in de keukenblok zelf deze zijn voorzien van eindschakelaars(op foto nog niet zichtbaar). bedoeld om een optisch signaal te geven als een of meerdere kranen niet goed gesloten zijn. hierbij is ook al een voorbereiding gemaakt om later een aansluiting hiervoor naar het dashboard te brengen zodat ook als je onderweg bent een optisch signaal zichtbaar is.

[Utsie]

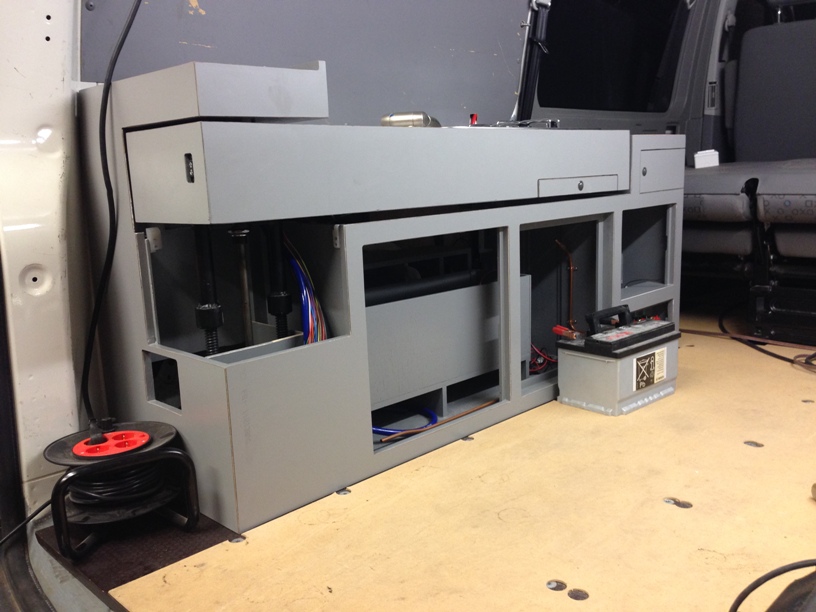

de Keukenblok is weer in de Bus geplaatst:

"Rust stand":

Hoogste stand voor het draaien mogelijk te maken:

90 Graden gedraaid:

[Utsie]

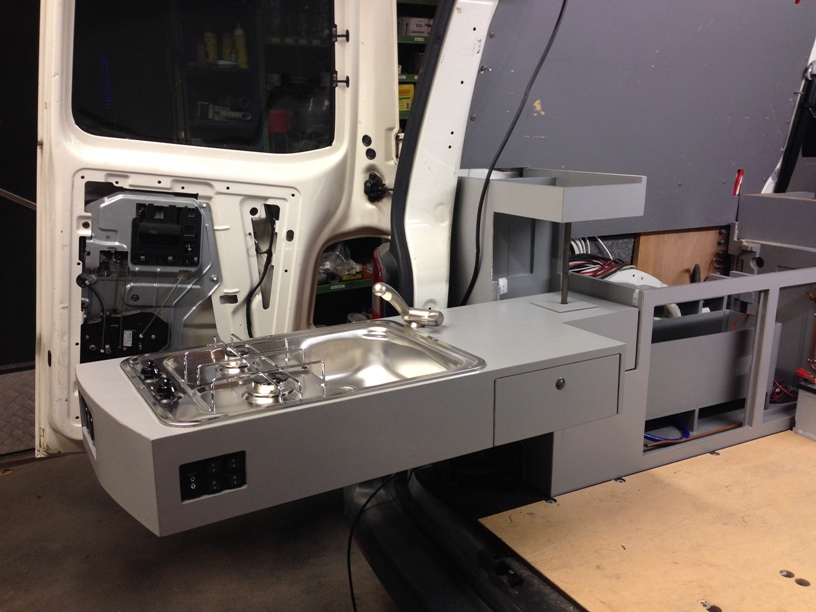

180 graden naar buiten gedraaid:

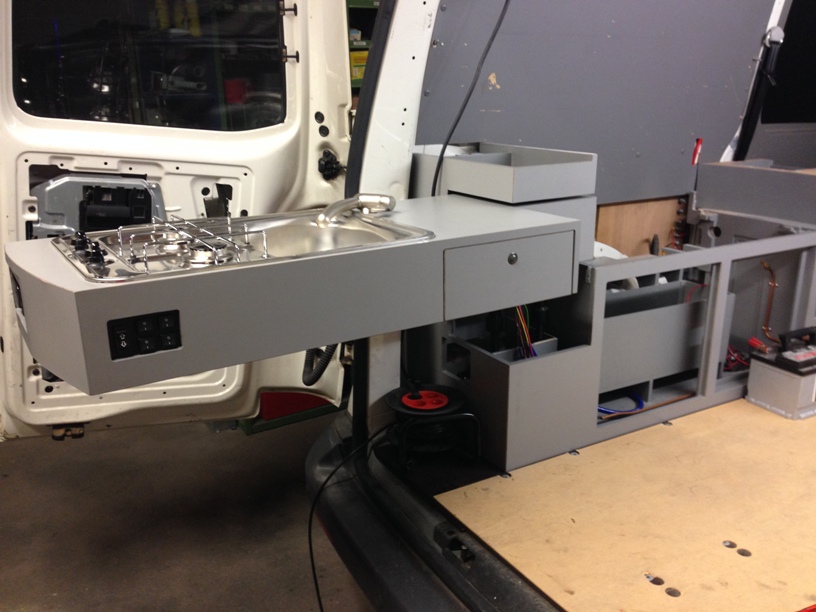

"Werk stand":

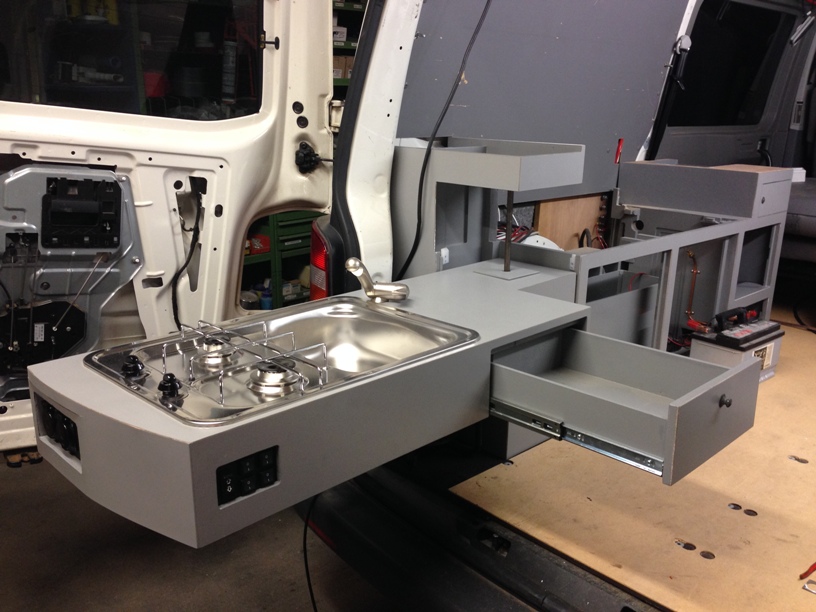

rechts onder de kraan zit nog een la die in uitgeklapte toestand gebruikt kan worden voor keuken gereedschap:

[Utsie]

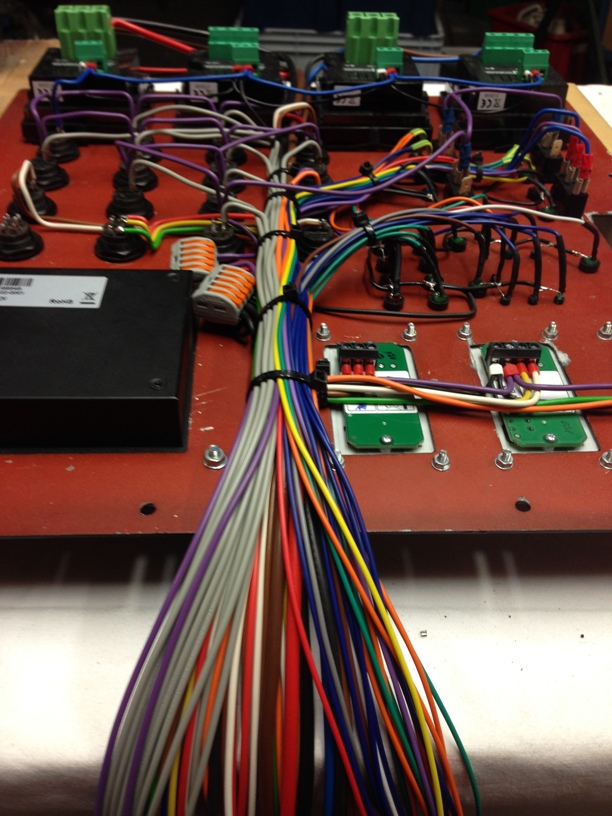

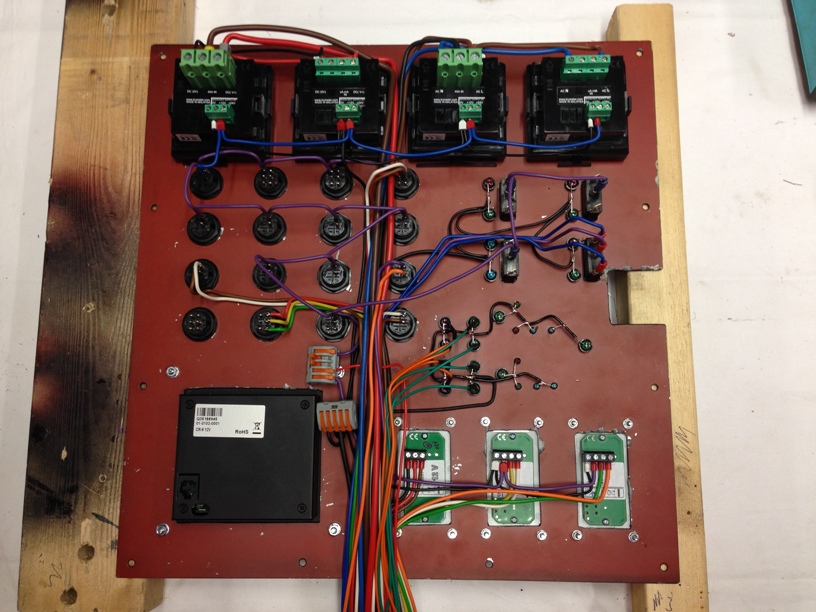

Het controle paneel bedraad:

Op dit moment ben ik nog bezig met de deurtjes af te maken. als deze klaar zijn worden deze ook in de keukenblok geplaatst. dat zal voorlopig dan weer de laatste update zijn. ivm werk wordt de tijd weer wat krapper voor de bus.


vragen en of opmerkingen zijn altijd welkom.

Gr. Utsie

[Mickel Moen]

Dat ziet er wel heel netjes uit, maar......................

Ik had niet anders verwacht.



Kijk nu al uit naar het camperweekend, om dit moois te bewonderen.

[deejoe]

Zo!!!

Wat gaaf zeg.
Moet zeggen dat ik best jaloers ben op zo'n mooie werkruimte.

[Henk-1]

Wow geweldig gedaan, goed over nagedacht

Zit zelf in de industriële elektro-besturing, het ziet er inderdaad heel netjes eruit
Siemens PLC's zit in mijn bloed

[Utsie]

Zo....... ik zie net mijn laatste bericht van nov. 2015....

er is aan de keukenblok niet meer veel gebeurd. i.v.m. een nieuwe baan meer aan het werk en dus minder tijd voor de ombouw.
maar daarom is de bus wel wat meer bij anderen geweest voor aanpassingen

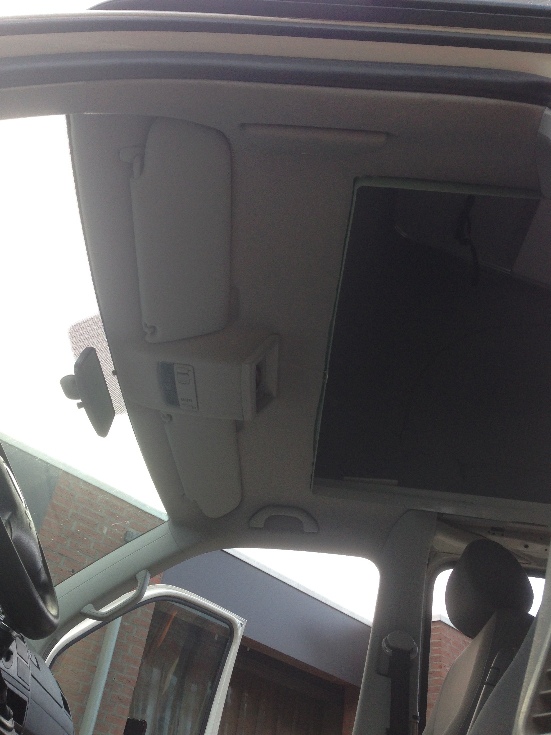

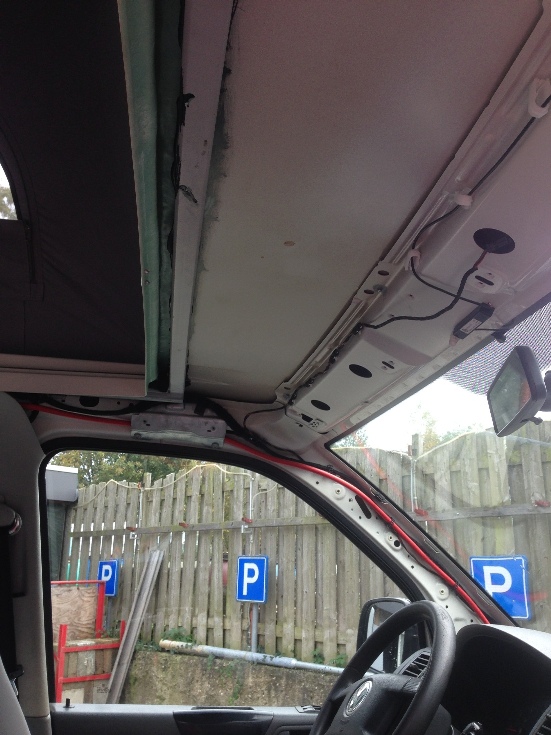

Zelf eindelijk de hemel weer terug gemonteerd. maar niet zonder nog wat bekabeling erbij te trekken

Gr. Utsie
