Gasveren op het keukenblokje

[VWT4]

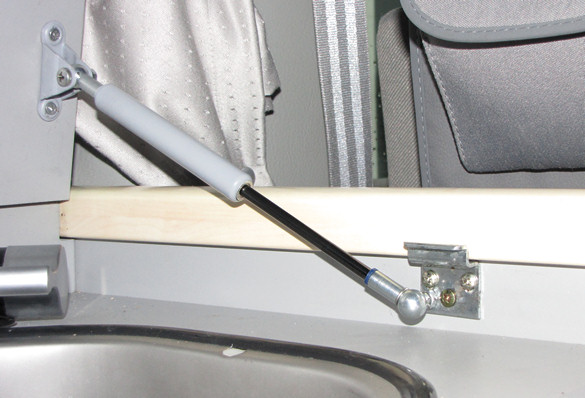

Nu snel nog even deel II; het keukenblok deksel.
Dezelfde gasveer als bij de koelkast echter een 200N uitvoering, wat mij betreft meer dan zat, zelf zou ik hem minder sterk beter vinden.

De aansluiting is onder op de bestaande schetsplaat van het greepje, een extra boring met schroefdraad M5 voor het kogelgewricht op het standaard onderste gat was de openingshoek niet na mijn wens. kogelgewricht schroefdraad ook in een kleiner gat in het zijpaneel laten opsluiten en gefixeerd met een moer

Aan de bovenzijde had ik eerst een enkelzijdige hoeklijn maar met de 200N komt er wel erg veel kracht op te staan en ik wilde niet hebben dat de schroef uit het spaanderplaat zouden trekken dus daar is een beugeltje op gezet welk ik nog had van een raam uitzettelescoop, ook hier de bolkop een zijde gevijld zodat ik een oog van kon maken.

De deksel staat mooi rechtop en het bovenlicht geeft geen schaduw (wel bij de fabrieks scharnier vergrendeling)
Pas in het laatste deel zakt hij vanzelf en moet je weer gaan ondersteunen.

Buis is weer in de grijskleur van de camper inrichting gespoten, helaas was de gasveerstang in de uitvoering zwart en deze kun je niet spuiten
(Peter heb je hem ook in RVS?)

[Multivan Generation]

Hoi,
mooi dat het gelukt is.
Ik heb ze helaas niet in RVS,
en kan er ook niet meer aankomen omdat ik van werkgever veranderd ben.
Dus heb geen toegang meer tot die leuke veertjes..

[VWT4]

Hoi,
mooi dat het gelukt is.
Ik heb ze helaas niet in RVS,
en kan er ook niet meer aankomen omdat ik van werkgever veranderd ben.
Dus heb geen toegang meer tot die leuke veertjes..

Helaas, voor de volledigheid het ging me ook om de stang en niet om de buis.

[VWT4]

Mocht iemand nog gasveren met dezelfde ophangpunten als hieronder hebben van 1 van 125N en 1 van 150/200N dan hoor ik het graag

[Multivan Generation]

Ik heb er nog liggen, exact dezelfde.
heb voordat ik wegging bij die werkgever nog veel "updates" gedaan.


Zie ook hier voor de advertentie:
viewtopic.php?f=5&t=43309&p=307159#p307159

[VWT4]

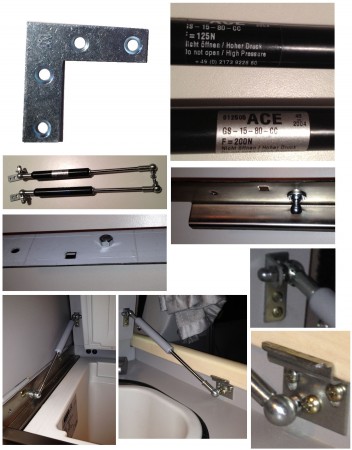

Poging twee, andere camper, helaas deze keer geen fabriekssteuntjes, is ook lastig aan te komen en in verhouding te duur om nieuw te kopen per 2.
Nu 2 eigen beugels voor montage aan de klepzijde gemaakt.
Montage afstanden gelijk gehouden aan de eerste keer dus aan de keukenzijde gebruik maken van de slot-lip

-M5 draad opgesloten met een moer, aan beide zijden.
-Beugel op basis van 40x40 hoekplaatje 2 mm
-Bolkopmoer voor opsluiten gasveeroog
-Oude schroefgaatjes met grijze kit afgedicht

Kleppen staan na openen ongeveer gelijk aan dat bij het standaard scharnier

[Multivan Generation]

@ Hanz,
dit topic had je gemist?

[Hanz]

Ja, maar nu dus gevonden.
