Westfalia interieurlicht in LED

[J.F.A.]

Heb dit systeem al een tijdje in mijn Exclusive doch het probleem is dat de door mij gebruikte led strips van Ikea
€ 9,95 per setje te weinig lichtopbrengst hadden. Nu weer wat anders zitten uitvogelen met strips van Velleman
type LQ12W230CW65 kleur Cold White.Drie naast elkaar in de bestaande behuizing gemonteerd en nu de keus uit 1 of alles 3 laten branden. Werkt perfect. De schakeling is zoals Pdegro het al had beschreven.

Fred

[Multivan Generation]

@ Fred,
jammer dat je het dan niet eerder gedeeld hebt

[Pdegro]

Beste WJW'ers

Alle gebruikte onderdelen heb 'k op Ebay gevonden:

De LED's:

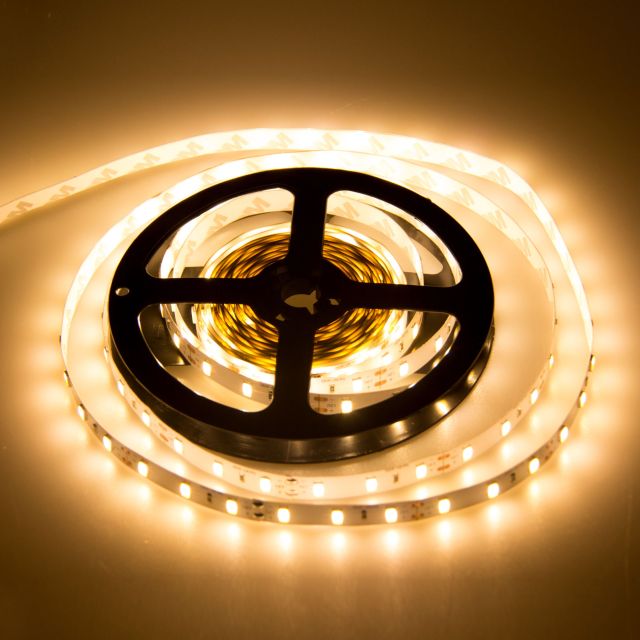

Ultra Bright 300 LEDs type 5630 SMD LED Strip Lights 5 meter, Warm Cool White, Non-waterproof.
Ongeveer € 6,30 voor 5 meter = 300 LED's.

De schakelaars:

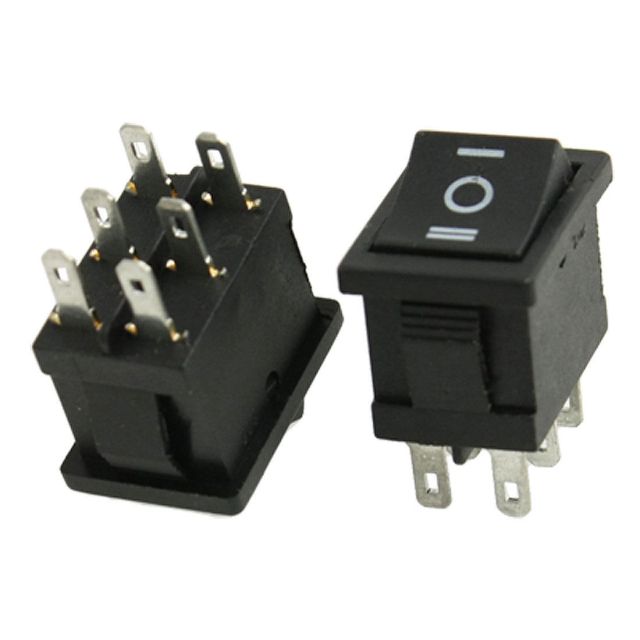

5 Pcs x AC 6A/250V 10A/125V 6 Pin DPDT ON/OFF/ON Mini Boat Rocker Switch 21x15mm
Ongeveer € 3,85 voor 5 stuks.

De spanningsregelaars:

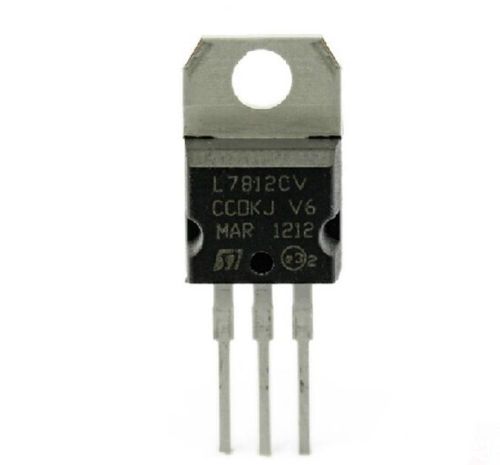

10pcs x L7812CV L7812 KA7812 LM7812Voltage Regulator 12V 1.5A TO-220.
Ongeveer € 1,55 voor 10 stuks.


(11 KiB) 973 keer gedownload

Het duurste waren nog de printplaatjes die ik bij de lokale elektronica winkel haalde en op maat heb versneden.
Ongeveer € 5,50 voor de 2 printplaatjes.

Mvg
Pierre

[J.F.A.]

@ Fred,
jammer dat je het dan niet eerder gedeeld hebt

Hoi Peter Er zullen wel meer dingen die niet gedeeld worden .


Trouwens Peter in het verleden is er al eens iets over geschreven op Weetjewel

Fred

[Hanz]

Om de LED's te beveiligen tegen een te hoge spanning, werden er in de +lijn
low drop voltage regulators (L7812) opgenomen. Deze beperken de uitgaande spanning tot 12 Volt.

Even een draadje omhoog schoppen omdat ik bezig ben mijn verlichting om te bouwen naar LED.
Moet het persé een L7812 zijn of zou je ook een andere low drop regelaar kunnen gebruiken?
In de schakeling zitten 2 low drop regelaars na de schakelaar. Kan je ook 1 low drop regelaar monteren voor de schakelaar? Dat zou het geheel wat eenvoudiger maken.

[Pdegro]

Dag Hanz,
De L7812 spanningsregelaar geeft een stabiele 12Volt uitgang. Bij toepassing van 12Volt leds plaats je dus best L7812.
De spanningsregelaars zitten inderdaad na de schakelaar zodat ze niet constant onder spanning staan.
Mvg
Pierre

Even een draadje omhoog schoppen omdat ik bezig ben mijn verlichting om te bouwen naar LED.
Moet het persé een L7812 zijn of zou je ook een andere low drop regelaar kunnen gebruiken?
In de schakeling zitten 2 low drop regelaars na de schakelaar. Kan je ook 1 low drop regelaar monteren voor de schakelaar? Dat zou het geheel wat eenvoudiger maken.

[Hanz]

Dank Pierre voor je snelle reactie. Ik heb het plaatje nu compleet en ga de spullen bestellen.
Nog even nieuwsgierig; welke van de twee lampen bevalt in de praktijk het best? Die van 3 of 21 LED's of die van 12 of 36 LED's? En met hoeveel LED's heb je ongeveer de hoeveelheid licht van de originele buislamp?

[Hanz]

Klopt, maar ik kan nergens de hoeveelheid Lumen vinden die het standaard buislampje levert (PL 4-pins 12V).

[Pdegro]

Dag Hanz,
Beide setjes bevallen goed hoor.
De set van 3/21 heb 'k boven het keukenblok. 3 leds is perfect als sfeerlichtje, 21 ruim voldoende om de TL te vervangen.
De set van 12/36 zit achteraan, 12 is ook ruim voldoende om nog wat te lezen in bed, 36 is luxe
Hoop dat je hiermee verder kan.
Mvg
Pierre

Dank Pierre voor je snelle reactie. Ik heb het plaatje nu compleet en ga de spullen bestellen.
Nog even nieuwsgierig; welke van de twee lampen bevalt in de praktijk het best? Die van 3 of 21 LED's of die van 12 of 36 LED's? En met hoeveel LED's heb je ongeveer de hoeveelheid licht van de originele buislamp?

[Mickel Moen]

Tip.

Er is nogal wat kaf onder het koren. Veel ledverlichting geeft wel licht, maar is verschrikkelijk lelijk licht. Dat heeft niet alleen met de kleurtemperatuur te maken, maar ook met de kleurherkenningswaarde. Ik heb verschillende ledjes gehad, voor ik de juiste gevonden had. Op mijn blog meer hierover. Ook met een link naar een Nederlandse webshop, met gegarandeerd wel goede led.

http://mickelmoen.blogspot.nl/2011/11/b ... hting.html

[Hanz]

Iedereen bedankt voor de tips en informatie. De spullen zijn besteld dus van de week maar eens aan de slag.

[J vd Pal]

Gisteren de tweede lamp ook omgebouwd. Kost ongeveer 2 uur. Succes!

[Gobert]

Is het niet zo dat je leds moet hebben die meer dan 12 volt aankunnen? Daarom valt Ikea af, die kunnen daar niet tegen.

[Hanz]

Daar is dus die L7812 spanningsregelaar voor. Die zorgt dat er maximaal 12V naar de LED's gaat, ook als de accu een hogere spanning levert.
