Aansluiten RCD-360 PRO in een T6

[R_vanl]

Hallo allemaal,

Aangezien we navigatie toch af en toe wel zo fijn vinden hebben we vanochtend een RCD-360 radiosysteem aangeschaft via marktplaats. Er zat een kabelboom bij die verder lijkt te passen, alleen de overige kabeltjes zijn niet compatibel met wat ik in de bus heb zitten. De module springt momenteel ook niet aan.

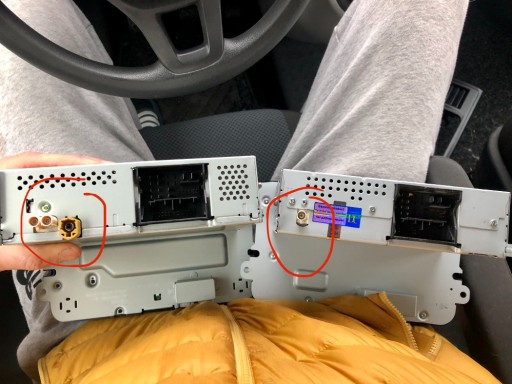

Ik heb een aantal foto's gemaakt waarbij de situatie te zien is en ik hoop dat jullie me verder kunnen helpen.

[Multivan Generation]

Je hebt een verloopkabeltje nodig van dubbele Fakra naar enkele Fakra
en de goudkleurige ronde stekker is voor het GPS signaal.
Die gele stekker lijkt me voor een achteruitrij camera.

Maar gewoon even de pin layout van je oude radio en nieuwe radio bij elkaar zoeken en dan moet je er wel uitkomen, wat wat is.

En dan is het hopen dat deze radio het gaat doen, want was er bij een T6 niet zo iets als component protectie,
wat ervoor kan zorgen, dat niet iedere originele radio zomaar in een andere VW kan werken.. Maar als het goed is, dan heeft de verkoper zo iets gemeld, mag ik aannemen.

[R_vanl]

Bedankt voor de snelle reactie!

Je hebt een verloopkabeltje nodig van dubbele Fakra naar enkele Fakra
en de goudkleurige ronde stekker is voor het GPS signaal.
Die gele stekker lijkt me voor een achteruitrij camera.

Het verkoopkabeltje is dan voor de AM/FM? Zal er naar op zoek gaan.

Het ronde gouden stekkertje heb ik dan niet meer nodig. Mijn iPhone is als het goed is straks de ontvanger van het GPS-signaal.

De gele gebruik ik inderdaad later voor een camera.

EDIT: op het rode kabeltje staat ignition/switched 12v. Weet iemand wat ik hiermee moet doen?

Maar gewoon even de pin layout van je oude radio en nieuwe radio bij elkaar zoeken en dan moet je er wel uitkomen, wat wat is.

De hoofdstekker/kabelboom, als ik het zo mag noemen, lijkt anders gewoon te passen. De radio krijgt alleen nog geen stroom..

En dan is het hopen dat deze radio het gaat doen, want was er bij een T6 niet zo iets als component protectie,
wat ervoor kan zorgen, dat niet iedere originele radio zomaar in een andere VW kan werken.. Maar als het goed is, dan heeft de verkoper zo iets gemeld, mag ik aannemen.

De component protectie is meen ik voor gebruikte VW radio's. Dit is een nieuwe aftermarket radio die als het goed is vrij zou moeten zijn van beschermingen. Zoniet, dan zien we dat dan wel weer!

[R_vanl]

Fakra adapter is besteld! Over ruim een week binnen.

[Multivan Generation]

EDIT: op het rode kabeltje staat ignition/switched 12v. Weet iemand wat ik hiermee moet doen?

De hoofdstekker/kabelboom, als ik het zo mag noemen, lijkt anders gewoon te passen. De radio krijgt alleen nog geen stroom..

Je geeft zelf het antwoord al..
Aansluiten dus.. op een rode draad aan de andere zijde van de stekker. Meestal rood, met dun randje wit.

[R_vanl]

Is dat dan een kwestie van kabeltje blootleggen en in de ISO-stekker duwen?

Weliswaar op de juiste plek natuurlijk.

[Multivan Generation]

Nee gewoon netjes zoals het hoort met male en female stekkertje aan de draad knijpen en in de DIN stekker steken.
Als test even met kroonsteentje doen om te zien of het werkt. Zo ja, dan gaat de radio aan en kun je met een media koppelen en met muziek testen.
